Analisis Komprehensif Kegagalan Sabuk Konveyor pada

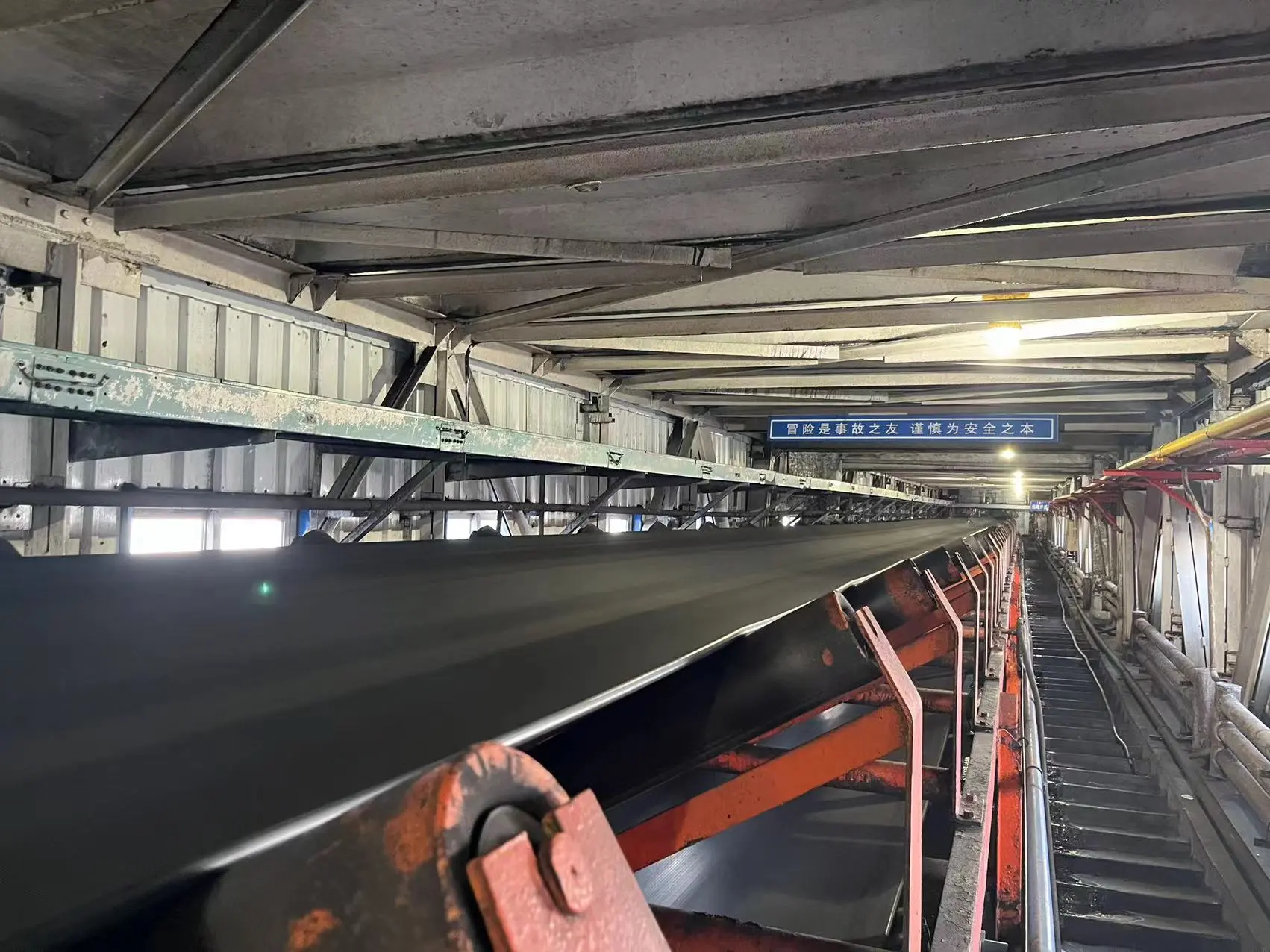

Pada jembatan penanganan batubara di pembangkit listrik tenaga uap, front penambangan bawah tanah dan pabrik pencucian batubara di tambang batu bara, pelabuhan transit batubara, serta perusahaan koking dan metalurgi, konveyor sabuk merupakan peralatan kunci yang menjamin pengangkutan batubara curah secara kontinu dengan kapasitas besar. Namun, lingkungan penanganan batubara umumnya disertai kelembapan tinggi, penggumpalan lumpur batubara, debu beterbangan, serta benturan bongkahan batubara dan batu asing yang sering terjadi, sehingga kondisi kerjanya sangat berat. Dalam operasi kontinu dengan beban tinggi, konveyor sabuk sangat rentan mengalami berbagai kegagalan elektromekanis dan struktural.

Data statistik menunjukkan bahwa di antara seluruh kejadian penghentian peralatan pada jalur penanganan batubara, deviasi sabuk (Belt Deviation) selalu menempati urutan pertama dalam hal frekuensi, disusul oleh selip penggerak, robekan memanjang dan putusnya sabuk, tumpahan material di sepanjang jalur, kegagalan unit penggerak, serta kehilangan kendali kecepatan atau "runaway" pada kondisi angkut turun dengan kemiringan besar. Deviasi menjadi pusat perhatian seluruh jalur karena ia bukan hanya kegagalan ketidakseimbangan gerak yang berdiri sendiri, tetapi juga "biang keladi hulu" yang memicu kebocoran dan tumpahan material, robeknya tepi sabuk, kerusakan idler, hingga kecelakaan putusnya sabuk yang serius. Ketika deviasi sabuk parah, tepinya bergesekan keras dan terjepit pada rangka tetap, tegangan tarik di satu sisi dengan cepat melampaui batas beban melintang dan memanjang, sehingga sangat mudah memicu robekan atau putusnya sabuk yang katastrofik dalam sekejap.

Untuk meningkatkan tingkat keselamatan operasional sistem penanganan batubara dan mengurangi kerugian akibat penghentian tak terencana, manajemen peralatan dan teknisi lini depan harus mampu menembus gejala permukaan dan, bertolak dari prinsip mekanika serta lingkungan kerja nyata, menguasai secara sistematis akar penyebab kegagalan umum beserta langkah penanganan yang berbasis keilmuan.

I. Deviasi Sabuk: Kegagalan Inti Paling Sering Terjadi dan Paling Mudah Menjerumuskan ke Kesalahan Diagnosis

Saat menangani deviasi di lapangan, tindakan terbiasa banyak petugas pemeliharaan adalah menambah atau mengganti idler penyelaras sendiri (rol penyelaras) secara besar-besaran tanpa analisis. Namun, pengalaman teknis di lapangan menunjukkan bahwa akar penyebab banyak deviasi sama sekali bukan terletak pada kemampuan pemusatan idler. Jika idler penyelaras ditambahkan secara membabi buta sementara kesalahan pemasangan dasar atau pembebanan material yang tidak simetris belum dihilangkan, deviasi tidak akan terkoreksi sepenuhnya; sebaliknya, sabuk akan mengalami lompatan melintang bergelombang dan goyangan periodik saat berjalan, sehingga memperparah keausan dan menimbulkan masalah baru.

1. Lokalisasi Akar Penyebab Deviasi secara Presisi Dua Dimensi

Saat menyelidiki deviasi, disarankan melakukan pemeriksaan silang dari dua dimensi, yaitu "di mana terjadinya" dan "bagaimana pola operasinya":

Dimensi klasifikasi	Manifestasi spesifik kegagalan	Akar penyebab tipikal dan arah pemeriksaan
Berdasarkan posisi sepanjang jalur	Deviasi pada sisi bawa (area idler atas)	Pembebanan material tidak simetris di titik jatuh chute transfer, kemiringan rangka di luar toleransi, sambungan sabuk vulkanisasi atau mekanis tidak tegak lurus
Berdasarkan posisi sepanjang jalur	Deviasi pada sisi balik (area idler bawah)	Kegagalan pembersih kepala dan sisi balik, kerak batubara basah menempel parah pada idler bawah atau permukaan puli pembalik
Berdasarkan posisi sepanjang jalur	Deviasi lokal (selalu terjadi pada satu ruas tertentu)	Bantalan idler macet dan aus rata di area tersebut, braket idler sangat miring, idler lepas, atau rangka setempat turun
Berdasarkan pola operasi	Deviasi pada posisi tetap (berapa pun siklus permukaan sabuk)	Kesalahan pemasangan dasar, sumbu idler di titik tersebut tidak tegak lurus terhadap garis pusat sabuk, deformasi mekanis lokal pada rangka
Berdasarkan pola operasi	Deviasi berpindah yang mengikuti siklus putaran sabuk	Distribusi massa sabuk itu sendiri tidak merata, kelengkungan berkelok sabuk melebihi batas, potongan sambungan sabuk tidak siku melainkan miring

2. Kaidah Mekanika Koreksi Kesalahan Pemasangan dan Geometri

Ketelitian pemasangan rangka konveyor secara langsung menentukan sikap gerak sabuk. Sumbu puli penggerak kepala dan puli pembalik ekor yang tidak sejajar, garis pusat rangka yang tidak berimpit sepanjang jalur, atau perbedaan koefisien gesek permukaan idler setelah lama menerima beban berat serta keausan diameter poros yang tidak merata, semuanya akan menyebabkan ketidakseimbangan tahanan tarik di kedua sisi sabuk.

Saat menyetel deviasi yang disebabkan kesalahan pemasangan dudukan bantalan puli, prinsip koreksi "ke sisi mana sabuk bergeser, sisi itulah yang disetel" harus dipatuhi secara ketat:

Jika sabuk bergeser ke arah dudukan bantalan A pada puli kepala, dudukan bantalan A harus digeser sedikit ke arah maju jalannya sabuk, atau dudukan bantalan B yang berlawanan digeser sedikit ke arah sebaliknya, sehingga sumbu puli memberikan gaya tekan korektif terhadap sabuk;
Untuk deviasi lokal akibat idler yang miring, ikuti kaidah "setel yang di belakang, bukan yang di depan": idler yang berada di belakang sisi deviasi dinaikkan sedikit dengan ganjal ke arah jalannya sabuk.

3. Efek Kerusakan Berantai dari Deviasi

Kerusakan berantai akibat deviasi harus diwaspadai: deviasi ringan menyebabkan batubara mentah melimpas melewati sekat penahan, menimbulkan penumpukan batubara dan debu parah di sepanjang koridor, sehingga meningkatkan tajam beban kerja pembersihan manual dan risiko ledakan debu; pada deviasi parah, tepi sabuk yang berjalan cepat menekan keras pada rangka baja siku dan bergesekan hebat, menyebabkan karet tepi cepat aus dan terlepas serta lapisan kain nilon/poliester bagian dalam atau inti kawat baja terbuka dan berkarat. Dalam kondisi kekuatan tarik yang menurun tajam, begitu terkena benturan bongkahan batubara atau batu asing, tepi dan sabuk sangat mudah robek sehingga menimbulkan kelumpuhan dan penghentian produksi seluruh jalur. Selain itu, gaya melintang akibat pembebanan tidak simetris yang timbul dari deviasi diteruskan ke ujung poros puli dan idler, memicu pergeseran aksial puli dan pecahnya bantalan idler akibat kelelahan dini.

II. Selip Penggerak: Evolusi Mekanika Kurangnya Momen Gesek dan Pengerakan Lumpur Batubara

Konveyor memindahkan daya melalui gesekan antara puli penggerak dan sabuk. Menurut teori tarikan gesek Euler yang klasik, gaya keliling maksimum yang dapat dipindahkan puli bergantung pada tegangan prapenegangan sabuk di titik temu dengan puli, sudut pembelitan, dan koefisien gesek statis di antara keduanya.

1. Faktor Pemicu Umum Terjadinya Selip

Penyebab inti selip pada jalur penanganan batubara terpusat pada tiga hal:

Tegangan prapenegangan sabuk sangat kurang: langkah perangkat penegang sudah habis, pemberat penegang terlepas, atau sistem penegang hidraulik mengalami kebocoran tekanan sehingga sabuk menjadi kendur;
Keausan lapisan puli dan penurunan drastis koefisien gesek: pola lapisan berlian atau tulang ikan pada permukaan puli sudah aus rata, atau dipilih permukaan drum logam telanjang yang halus dengan koefisien gesek rendah;
Masuknya air dan lumpur batubara yang lengket: ketika batubara mentah yang diangkut memiliki kadar air tinggi dan kandungan lumpur besar, serbuk batubara halus sangat mudah meresap bersama air ke permukaan tidak bekerja (permukaan dalam) sabuk.

2. Siklus Kerusakan Ganas akibat "Benjolan" Batubara yang Menempel

Pada kondisi basah dan lengket, jika sistem pembersihan tidak menyeluruh, lumpur batubara pada permukaan dalam akan dihancurkan dan dipadatkan berulang kali oleh gaya tarik yang besar saat melewati puli penggerak dan puli pengencang, lalu dengan cepat menempel membentuk benjolan keras dan padat pada permukaan puli (dikenal sebagai "benjolan" puli). Benjolan lokal ini membuat permukaan keliling puli tidak rata: di satu sisi menimbulkan tegangan tarik lentur terpusat bergantian yang sangat hebat pada sabuk sehingga lapisan inti dan karet penutup atas serta bawah terkelupas dan terpisah; di sisi lain menyebabkan diameter luar ekuivalen di kedua sisi puli tidak seimbang, sehingga memicu selip dinamis yang parah dan deviasi yang hebat.

Oleh karena itu, pada jalur penanganan batubara, sistem pembersihan yang efisien bukan sekadar indikator kebersihan produksi, melainkan prasyarat mendasar untuk menjamin transmisi gesek, mencegah pengerakan dan benjolan pada puli, serta meniadakan kecelakaan selip.

III. Robekan dan Putusnya Sabuk: Kecelakaan Mekanis Paling Fatal Akibatnya

Di antara seluruh kegagalan konveyor sabuk, robekan memanjang dan putusnya sabuk secara melintang menimbulkan kerugian aset langsung dan waktu henti produksi paling berat.

1. Sumber Pemicu Utama Robekan

Akar fisik robekan memanjang sangat terkonsentrasi di area titik jatuh material:

Tertusuk dan terjepit benda asing: benda besar berkekerasan tinggi yang tercampur selama penambangan dan pencucian (seperti pelat palu crusher yang patah, gigi potong paduan mesin penambang, sambungan balok baja, batang jangkar penyangga tambang, dan kawat jaring) jatuh bersama aliran batubara dari chute transfer setinggi beberapa meter dengan energi kinetik sangat tinggi. Begitu benda tajam menembus lapisan inti sabuk dan terjepit kuat pada balok melintang idler atau pilar pelat pengarah di bawahnya, sabuk yang bergerak cepat akan tergelincir secara paksa terhadap bilah yang terjepit, dan seluruh sabuk terbelah memanjang dalam beberapa detik;
Lepas dan rusaknya komponen peralatan: baut pelapis tahan aus di dalam chute transfer yang kendor dan lepas, pelat penahan material logam yang retak dan runtuh, atau rangka pemasangan pembersih yang patah langsung berubah menjadi "pisau buatan" yang tajam;
Penumpukan dan himpitan material yang parah: penyumbatan material di dalam chute menjalar hingga ke posisi puli, bongkahan batubara yang menumpuk meledak akibat himpitan puli dan menembus badan sabuk.

2. Penyebab Utama Putusnya Sabuk

Putusnya sabuk pada seluruh penampang melintang biasanya berkaitan erat dengan faktor elektromekanis berikut:

operasi kelebihan beban jangka panjang menyebabkan tegangan tarik transien yang dipikul sabuk melampaui faktor keamanan kekuatan mekanis;
kualitas penyambungan sabuk yang buruk, sambungan mekanis (klem) retak akibat kelelahan, atau karet di dalam sambungan vulkanisasi dingin/panas menua, terlepas, dan terkelupas sehingga penurunan kekuatan di titik sambungan mencapai titik kritis;
karakteristik start lembut unit penggerak yang kurang baik, sehingga pada saat start timbul gelombang kejut tarik dinamis yang sangat besar (gelombang tegangan seperti efek palu air);
keausan akibat deviasi merusak tepi dan memutus kawat, sehingga penampang efektif yang tersisa tidak mampu menahan tarikan beban penuh.

3. Garis Pertahanan Ganda: Pencegahan dan Pemantauan Kondisi

Pencegahan robekan dan putusnya sabuk harus berpegang pada prinsip terpadu "pencegahan struktural sebagai utama, pemantauan cerdas sebagai pendukung":

Penataan jalur material: memasang kisi penyaring tugas berat dan tirai peredam di atas chute jatuh material, serta menempatkan di bagian hulu pemisah magnetik elektromagnetik gantung berdaya hisap besar dan detektor logam penuh, agar benda besi panjang dan tajam tersaring keluar;
Modifikasi fleksibel titik jatuh material: pada bagian penerimaan transfer, mengganti seluruh idler peredam karet konvensional dengan impact bed tugas berat berperedam tinggi yang ditopang kontinu. Jalur luncur polietilena berat molekul sangat tinggi yang rata dan kontinu sepenuhnya menghilangkan celah menggantung di antara idler, sehingga benda tajam yang jatuh bersama material tidak dapat membentuk titik tumpu penjepit, dan kondisi tusukan serta penjepitan dicegah sejak akarnya;
Pemantauan dan peringatan daring multidimensi: memasang rapat di belakang titik jatuh material sensor robekan tipe kabel tekan, baki pengindera kebocoran di bawah bagian penerimaan, serta unit inspeksi visi mesin. Begitu terdeteksi kebocoran akibat tusukan atau pergeseran kabel, pemutusan daya dan penghentian mesin terjadi dalam hitungan milidetik, sehingga kerugian akibat robekan dapat dibatasi seminimal mungkin.

IV. Kegagalan Tipikal Unit Penggerak: Pemeriksaan Motor, Reduser, dan Komponen Kopling

Rangkaian penggerak adalah jantung konveyor sabuk, meliputi motor listrik, reduser, kopling hidraulik, dan kelompok puli penggerak. Pada lingkungan berdebu dengan beban berat, manifestasi kegagalan umum dan penanganannya adalah sebagai berikut:

1. Kegagalan Motor dan Panas Berlebih yang Tidak Normal

Motor tidak mau start: pertama periksa apakah penurunan tegangan pada saluran suplai daya di tingkat sebelumnya terlalu besar, serta apakah kontaktor vakum dan relai pada rangkaian kontrol menolak bekerja; untuk motor rotor lilit atau motor inverter, periksa urutan pelepasan resistor start atau parameter trip inverter;
Motor panas hebat dan melebihi suhu: jika kenaikan suhu permukaan motor tidak normal, umumnya disebabkan kelebihan beban penampang pengangkutan pada konveyor jarak jauh, atau penumpukan dan penjepitan material setempat di chute yang membuat tahanan gerak seluruh jalur melonjak. Dalam kasus ini, wattmeter atau transformator arus harus digunakan untuk mengukur arus operasi tiga fasa, lalu dibandingkan dengan kapasitas pengangkutan untuk memastikan apakah terjadi kelebihan beban; dilarang keras menaikkan nilai setel proteksi relai termal secara membabi buta untuk memaksa operasi.

2. Reduser Terlalu Panas, Bunyi Tidak Normal, dan Getaran

Rumah reduser terlalu panas: terutama disebabkan jumlah oli pelumas yang tidak normal (level oli terlalu tinggi sehingga oli teraduk dan memanas oleh roda gigi, atau terlalu rendah sehingga terjadi gesekan kering), mutu oli pelumas menurun, viskositas tidak sesuai, serta kerusakan celah bantalan di dalam. Kemurnian oli harus diuji secara berkala, dan pengisian serta penggantian oli dilakukan dengan jumlah tepat sesuai skala kaca duga oli;
Bunyi roda gigi tidak normal dan pitting permukaan gigi: benturan start beban berat dan kekakuan rangka yang kurang mudah menimbulkan keausan akibat beban tidak merata, pelepuhan pitting, atau patah gigi. Intensitas getaran pada dudukan bantalan masukan dan keluaran perlu diukur secara berkala dengan alat analisis spektrum getaran, serta kesejajaran sumbu motor dan reduser harus segera dikoreksi.

3. Kegagalan Transmisi Kopling Hidraulik dan Kopling

Tidak mampu memindahkan torsi nominal pada beban penuh: jumlah cairan kerja (oli hidraulik tahan aus khusus atau media air) di dalam ruang kerja kurang. Pengisian harus dilakukan secara ketat dalam rentang tingkat pengisian dari pabrik; dilarang keras mengisi berlebihan maupun kurang;
Sumbat mudah leleh (fusible plug) sering menyemprotkan cairan: penyemprotan cairan dari kopling merupakan tindakan proteksi panas yang menandakan konveyor mengalami kelebihan beban serius, macet dan selip berkepanjangan, atau sering dilakukan start. Setelah terjadi penyemprotan, akar penyebab macet atau kelebihan beban pada jalur harus diselidiki menyeluruh; dilarang keras mengganti sumbat mudah leleh standar dengan sumbat baut pejal biasa;
Ketidakseimbangan beban pada penggerak dua motor atau multi motor: ketika dua motor menggerakkan puli yang sama atau puli depan dan belakang, perbedaan kecil pada jumlah pengisian kopling atau karakteristik mekanis motor menyebabkan satu motor kelebihan beban dan panas sementara motor lainnya kurang beban. Saat beroperasi, arus real-time kedua motor harus dipantau dan pengisian kopling disetel halus agar torsi seimbang.

V. Bahaya yang Mudah Diabaikan: Kehilangan Kendali Kecepatan atau "Runaway" pada Konveyor Sabuk Angkut Turun

Pada jalur penanganan batubara dengan kemiringan besar yang mengangkut ke arah bawah (seperti terowongan angkut turun pada blok penambangan dan jembatan angkut turun di lereng gunung), terdapat kondisi operasi khusus yang sangat destruktif, yaitu "runaway" konveyor angkut turun (Conveyor Runaway).

1. Prinsip Dinamika Terjadinya Runaway

Ketika material diangkut ke bawah, komponen gaya berat yang menurun dari material dan sabuk itu sendiri searah dengan arah jalannya sabuk. Ketika gaya menurun lebih besar daripada tahanan gerak, material melakukan kerja pada sistem penggerak, dan pada saat itu motor berada pada kondisi pengereman regeneratif (Regenerative Braking).

Apabila beberapa feeder batubara di hulu mengumpankan material secara bersamaan tanpa keteraturan sehingga beban angkut turun sesaat jauh melampaui kapasitas dukung nominal, momen tarik akibat gaya berat menurun akan dengan cepat melampaui momen pengereman maksimum yang diizinkan motor. Pada titik ini sistem kelistrikan trip akibat arus lebih, dan jika rem mekanis memiliki momen pengereman yang kurang atau respons lambat, sabuk akan mempercepat diri secara tak terkendali ke arah balik atau ke arah maju karena percepatan gravitasi seperti kuda lepas kendali, sehingga terbentuklah "runaway".

2. Akibat Fatal Kecelakaan Runaway dan Pertahanan Teknisnya

Begitu runaway terjadi, gaya sentrifugal dan tegangan dinamis raksasa akibat putaran melebihi kecepatan akan menghancurkan sistem mekanis dalam beberapa detik: sabuk putus dan terlempar, reduser pecah dengan gigi patah, motor berputar lepas dan terbakar, rem cakram hidraulik retak dan gagal karena suhu tinggi, ratusan idler terlempar dan lepas, serta sejumlah besar batubara mentah tertumpah membanjiri seluruh terowongan.

Untuk mencegah runaway pada angkut turun, harus dibangun proteksi pengereman perangkat keras yang andal:

dilarang keras menaikkan frekuensi pengumpanan feeder batubara secara sembarangan, dan segala operasi angkut turun dengan kelebihan beban harus dicegah;
harus disediakan sistem pengereman lunak terkendali proporsional elektro-hidraulik atau rem cakram hidraulik tugas berat jenis tertutup normal (normally closed) dengan keandalan tinggi, yang menjamin saat daya listrik hilang dan mesin berhenti, sabuk dapat melambat dan terkunci dengan perlambatan yang stabil;
sepanjang jalur dipasang detektor kecepatan lebih sentrifugal mandiri serta sakelar kecepatan lebih dan kehilangan kecepatan; begitu kecepatan sabuk melampaui 110% hingga 115% dari kecepatan nominal, rangkaian pengaman perangkat keras segera terpicu untuk melakukan pengereman darurat mekanis.

VI. Prosedur Manajemen Jangka Panjang untuk Operasi dan Pemeliharaan Elektromekanis di Lapangan serta Jingle Pemeriksaan Cepat

Untuk meningkatkan ketersediaan peralatan jalur penanganan batubara dan menekan kecelakaan mendadak, tim elektromekanis di lapangan harus membakukan pengalaman penanganan kegagalan menjadi daftar periksa inspeksi yang terstandardisasi:

1. Jingle Emas Pemeriksaan

Pertama lihat posisi dan pola deviasi, lalu periksa prapenegangan dan batubara yang menempel;
Untuk robekan, periksa ketat titik jatuh material dan besi asing; untuk kegagalan penggerak, ukur oli, listrik, dan poros;
Pada angkut turun kuncinya pengereman dan pencegahan kecepatan lebih; bila pembersihan beres, semua akan beres.

2. Inspeksi Harian Regu dan Pedoman Pemeliharaan Jangka Panjang

Pemeriksaan statis sebelum shift: memeriksa tanda kesegarisan garis pusat di kepala dan ekor, mencocokkan kekencangan baut braket idler, serta membersihkan gumpalan keras lumpur batubara pada permukaan puli penggerak dan idler sisi balik;
Pengamatan dinamis pada beban penuh: ketika konveyor beroperasi dengan beban penuh, telusuri jalur untuk mengamati amplitudo ayunan sabuk pada sisi bawa dan sisi balik; amati apakah material di dalam chute jatuh material berada dalam aliran yang tepat di tengah, dan cegah pembebanan tidak simetris pada satu sisi;
Jaminan siklus penuh sistem pembersihan: setiap hari periksa tingkat kontak dan sisa keausan bilah poliuretan tingkat satu serta bilah paduan tingkat dua di bagian kepala, agar permukaan bawah sabuk sisi balik tetap bersih dan kering tanpa batubara halus yang menempel;
Verifikasi aksi perangkat proteksi keselamatan: setiap bulan lakukan pengujian langsung secara manual dengan mengayun dan menarik sakelar deviasi dua tingkat, sakelar tali tarik dua arah, detektor selip, serta perangkat pengindera anti robekan di sepanjang jalur, guna memastikan sinyal alarm dan trip yang dikirim ke ruang kontrol pusat 100% sensitif dan andal.

Dengan menguasai secara sistematis mekanisme geometri deviasi, keseimbangan mekanika gesek pada selip, penanganan energi di sisi hulu robekan, serta pengendalian ketat kondisi pengereman angkut turun, perusahaan dapat sepenuhnya mengubah "pemadaman kebakaran setelah kejadian" menjadi "pencegahan sebelum kejadian", dan secara menyeluruh membangun garis pertahanan keselamatan hakiki elektromekanis pada jalur pengangkutan batubara curah.
